聚四氟乙烯涂料在0.2-2.5微米波長范圍內，光譜反射率高于氧化鎂和硫酸鋇。另外，該涂料不怕潮濕，暴露在紫外光下也不會變黃。缺點也有很多：易碎、對溫度敏感、熱穩定性差、容易污染、價格高。下圖是聚四氟乙烯涂料與硫酸鋇涂料的反射率對比圖。

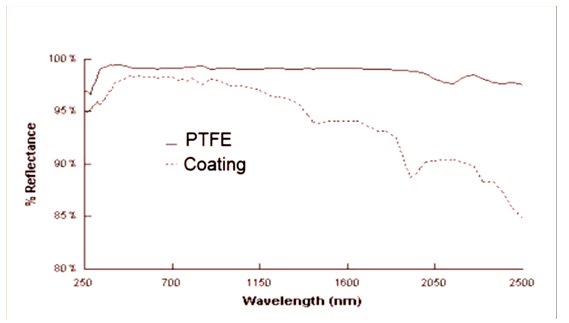

圖1.反射率對比

國內主要積分球生產廠家采用的涂料分為三種：
       1、SPEKTRON涂層：對波長為380nm到780nm的可見光的反射率穩定在80%左右。
       2、高反射率涂層：對波長為400nm到500nm的光的反射率在94%到98%之間，對波長在500nm到1500nm的電磁波的反射率穩定在97%到99%之間。
       3、普通硫酸鋇（BaSO4）涂層：對波長在380nm到450nm之間的電磁波的反射率大于等于90%，對波長在 450nm到800nm的電磁波的反射率大于等于93%。
       在國外，不同的積分球生產廠家有不同的涂料。積分球生產廠家美國藍菲光學公司（Labsphere），其涂料有四種，每一種都有不同的應用場合。
       Spectraflect涂料：經濟實用型，在可見光光譜內具有很高的反射率。厚度在0.5mm以上時，波長400-1100nm之間，反射率超過99%。在360-830nm的光譜范圍內提供97%的反射率，并且能擴展至300-2400nm范圍。

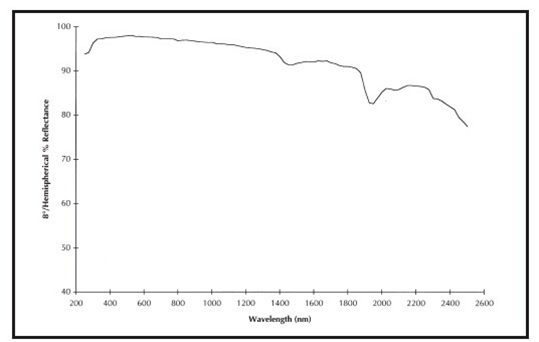

圖2.Spectraflect涂料

       1、Duraflect涂料：在波長350-1200nm之間，反射率超過95%。主要優點是防水、防潮、耐腐蝕?？蓱糜趷毫拥沫h境中，比如風化、磨損、濕度環境。
       2、Infragold涂料：工作于近、中、遠紅外波段，波長范圍從700nm到2000nm之間的紅外波段表現優異?？捎糜谛」β始す馄鞯墓鈱W測量。
       3、Spectralon涂料：同時工作于紫外、可見光、近紅外波段。在光譜范圍400至1500nm，其反射率能達到99%，而且在250至2500nm的范圍下也能達到高于95%的反射率。高于目前任已知材料的散射反射率且耐熱性好。
      積分球涂料對積分球而言至關重要，涂料反射率的高低直接決定積分球測試的精確度。積分球涂料是積分球的靈魂。
